螺纹球阀
发布时间:2022-05-07 09:37:41

产品品牌 日安阀门
产品型号 Q11F
产品口径 DN5-DN30
驱动方式 手动
主体材质 不锈钢304、不锈钢316
连接形式 螺纹连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、迷你球阀产品简述

  迷你球阀可根据用户的不同用途与要求设计普通阀座、弹性阀座等结构,确保阀门的密封性能可靠;使用寿命长,减小阀门的操作扭矩。手柄操作位置与阀门的开、关位置一致:手柄的正确安装位置为手柄与通道平行,可根据手柄的位置来判断阀门的开度,以防止误操作。

二、迷你球阀产品特点

  1、适用于经常经常操作、启闭迅速、轻便。

  2、液体阻力小.

  3、结构简单,相对体积小,重量轻,方便维修。

  4、密封性能好。

  5、不受安装方向的限制,介质的流向可任意。

  6、无振动,噪声小。

三、迷你球阀性能参数

  工作压力:1.6MPa

  工作温度:-10℃-110℃

  螺纹标准:ISO 228

四、迷你球阀尺寸表

尺寸 d L H E 螺纹端
1/4" 5 42 26.5 22.8 NPT、MPT、BSPT、BSP、DIN、PT、etc...
3/8" 8 42 26.5 22.8
1/2" 9 46 28.3 22.8
3/4" 12.5 54 31.5 22.8
1" 15 65 34 22.8

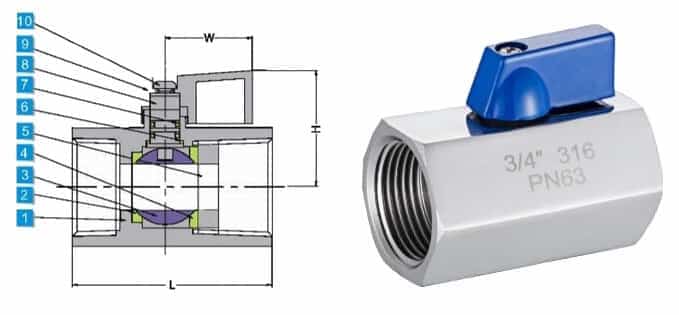

五、迷你球阀结构图

六、迷你球阀安装

  1)安装位置、高度、进出口方向必须符合设计要求,螺纹连接应牢固紧密。

  2)安装在保温管道上的各类手动阀门,手柄均不得向下。

  3)阀门安装前必须进行外观检查,的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和密封试验,合格后方准使用。

  4)门法兰与管线法兰间按管路设计要求装上密封垫。

  5)带传动机构的球阀,按产品使用说明书的规定安装。

七、迷你球阀应用

  迷你球阀主要用于开关、切断或接通管路中的介质,亦可用于流体的调节与控制。不仅可以轻松控制管道开关、流量,还具有美观的作用,体积小,占用空间就小,可用于空调,设备系统等特殊行业。
