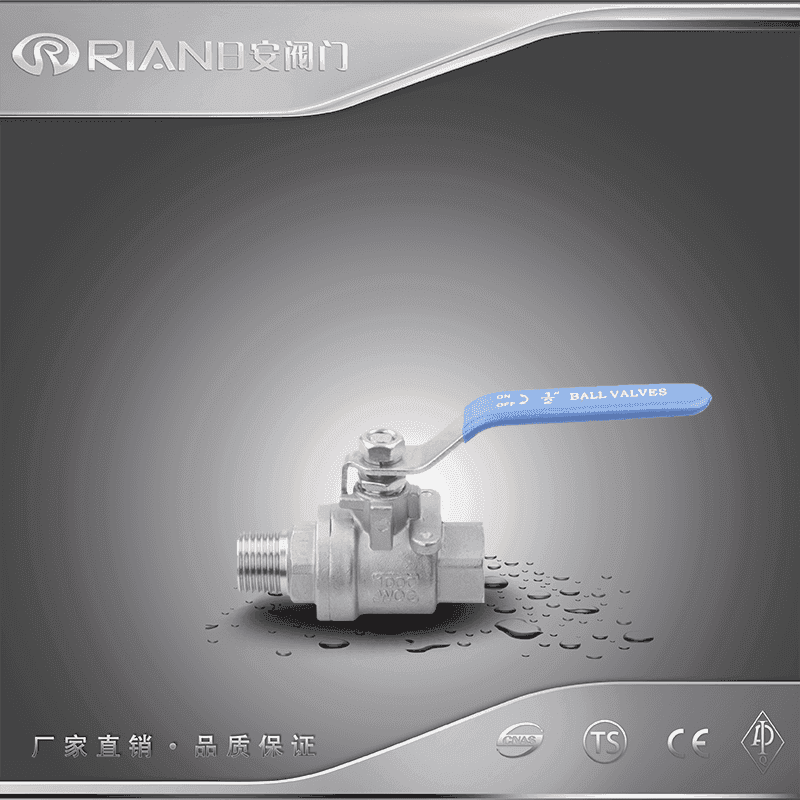

国标法兰球阀
发布时间:2022-05-07 09:36:53

产品品牌 日安阀门
产品型号 Q41F
产品口径 DN15-DN250
驱动方式 手动、气动、电动
主体材质 WCB,304SS,316SS
连接形式 法兰连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、国标法兰球阀产品简述

  法兰球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密;完全平等的阀体内腔为介质提供了阻力很小、直通的流道;国标法兰球阀本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气过氧化氢,甲烷和乙稀等;球阀阀体可以是整体的,也可以是组合式的。

二、国标法兰球阀产品特点

  1.流体阻力小,其阻力系数与同长度的管段相等。

  2.结构简单、体积小、重量轻。

  3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

  5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

  7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

三、国标法兰球阀性能参数

试验项目 壳体试验 密封试验 上密封试验 气密封试验
介质
单位 MPa MPa MPa MPa
公称压力PN(MPa) 1.6 2.4 1 8 1 8 0.5-0.7
2.5 3.8 2.8 2.8
4 6 4.4 4.4
6.4 9.6 7 7
10 15 11 11
16 24 18 18

四、国标法兰球阀尺寸表

型号 公称通径 DN(mm) 尺寸(mm)
L D D1 D2 b-f z-Φd H W
Q41F-25C Q341F-25C Q641F-25C Q941F-25C 15 130 95 65 45 14-2 4-Φ14 65 115
20 140 105 75 55 14-2 4-Φ14 75 130
25 150 115 85 65 14-2 4-Φ14 85 150
32 165 135 100 78 16-2 4-Φ18 95 190
40 180 145 110 85 18-3 4-Φ18 105 230
50 200 160 125 100 20-3 4-Φ18 115 240
65 220 180 145 120 22-3 8-Φ18 145 280
80 250 195 160 135 22-3 8-Φ18 160 310
100 280 230 190 160 24-3 8-Φ23 185 330
125 320 270 220 188 28-3 8-Φ25 215 600
150 360 300 250 218 30-3 8-Φ25 245 800
200 400 360 310 278 34-3 12-Φ25 300 1000
250 450 425 370 332 36-3 12-Φ30 380 1200



五、国标法兰球阀结构图

六、国标法兰球阀安装

  1)根据管道压力设计要求,通压后检测球阀与管道法兰结合面的密封性能

  2)安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,易撞歪阀杆。还要清除阀内的杂物。

  3)球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。

  4)对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。

  5)安装时要留有阀柄旋转的位置。

  6)球阀不能用作节流。

  7)带传动机构的球阀应直立安装。

  8)在对球阀的分解与再装配过程,需要对有密封性零部件的保护,特别是非金属零部件,像O型圈等部件好使用专用的工具。

七、国标法兰球阀应用

  国标法兰球阀的主要特点是本身结构紧凑,易于操作和维修,国标法兰球阀适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气过氧化氢,甲烷和乙烯等。要求严格切断的工况
