一、气动硬密封蝶阀产品简述
气动金属硬密封蝶阀主要由气动执行器和金属硬密封蝶阀组成,再配以不同的附件组合,达到具体的控制要求。硬密封蝶阀则具有耐高低温、高压、允许介质中又微小颗粒、使用寿命长等特点。
二、气动硬密封蝶阀的特点
1、蝶板密封圈为软硬层叠式金属片,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能;
2、蝶阀采用三维偏心结构,阀座与蝶板几乎无摩擦,具有越关越紧的密封功能;
3、阀体密封面,采用堆焊不锈钢、钴基硬质合金,密封面耐磨损,使用寿命长;
4、蝶阀结构独特,操作灵活、省力、方便、不受戒指压力的高、低影响,密封性能可靠。
三、气动硬密封蝶阀性能参数
公称通经DN(mm)
|
50~2000
|
|||
公称药理PN(MPa)
|
0.6
|
1
|
1.6
|
2.5
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
适用温度
|
碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
|
|||
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|||
泄漏率
|
符合GB/T13927-92标准
|
|||
驱动方式
|
蜗轮传动、电动、气动、液动
|
四、气动硬密封蝶阀尺寸表
公称通经(DN)
|
主要尺寸
|
法兰尺寸和螺栓规格
|
|||||
1.0MPa
|
1.6MPa
|
||||||
L
|
H
|
H1
|
D1
|
4-Ф-M
|
D1
|
4-Ф-M
|
|
50
|
43
|
625
|
112
|
125
|
Ф18
|
125
|
Ф18
|
65
|
46
|
625
|
115
|
145
|
Ф18
|
145
|
Ф18
|
80
|
49
|
645
|
120
|
160
|
Ф18
|
160
|
Ф18
|
100
|
56
|
675
|
138
|
180
|
Ф18
|
180
|
Ф18
|
125
|
64
|
715
|
164
|
210
|
Ф18
|
210
|
Ф18
|
150
|
70
|
800
|
175
|
240
|
Ф23
|
240
|
Ф23
|
200
|
71
|
850
|
208
|
295
|
M20
|
295
|
M20
|
250
|
76
|
925
|
243
|
350
|
M20
|
355
|
M24
|
300
|
83
|
1035
|
283
|
400
|
M20
|
410
|
M24
|
350
|
92
|
1070
|
310
|
460
|
M20
|
470
|
M24
|
400
|
102
|
1190
|
340
|
515
|
M24
|
525
|
M27
|
450
|
114
|
1250
|
380
|
565
|
M24
|
585
|
M27
|
500
|
127
|
1290
|
410
|
620
|
M24
|
650
|
M30
|
600
|
154
|
1455
|
470
|
725
|
M27
|
770
|
M33
|
700
|
165
|
1585
|
550
|
840
|
M27
|
840
|
M33
|
800
|
190
|
1700
|
640
|
950
|
M30
|
950
|
M36
|
900
|
203
|
1965
|
710
|
1050
|
M30
|
1050
|
M36
|
1000
|
216
|
2015
|
770
|
1160
|
M33
|
1170
|
M39
|
1200
|
254
|
2250
|
890
|
1380
|
M36
|
1390
|
M45
|

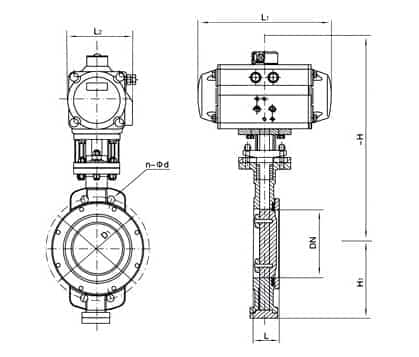

五、气动硬密封蝶阀结构图
六、气动硬密封蝶阀安装
1、安装蝶阀时,应注意阀体上的流向标志,以免流通方向错误,影响使用。
2、使用前前应承认阀全开的前提下对管道进行冲洗,避免有焊渣等杂物刮伤密封面。
3、一般都设置旁通管路,在检修或更换气动蝶阀时,可使用旁通管路使用流程照常进行。
4、蝶阀为可在水平180°范围内竖卧安装,切勿将气动执行器朝下倒装。
5、定位器或电磁阀调试详见说明书。
6、电动执行器曲臂为方头布局,用为手动设备运用,毛病时卸掉气源管直接用手动扳手即可完成手动操作。
7、运用过程中如发现填料函渗漏,紧固一下压盖螺栓即可处理。
七、气动硬密封蝶阀应用
气动硬密封蝶阀广泛应用于:水利工程、自来水、电力循环水、石油、化工等工业管道上作截断、调节流量和截断流体使用。
