一、电动通风蝶阀产品简述

　　电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

二、电动通风蝶阀的特点

　　1、电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，避免高温膨胀的影响，操作轻便。

　　2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

　　3、设计新颖、合理、结构独特，重量轻，启闭迅速。

　　4、电动通风蝶阀操力矩小，操作方便，省力灵巧。

　　5、电动通风蝶阀采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

三、电动通风蝶阀性能参数

　　公称压力：0.1Mpa

　　适用温度：-10~300℃、-20~420℃、-30~500℃、

　　驱动方式：电动

　　适用介质：含尘烟气、空气、煤气及含尘气体

　　低泄漏率：＜1%

　　泄漏率：普通型＜3%

四、电动通风蝶阀尺寸表

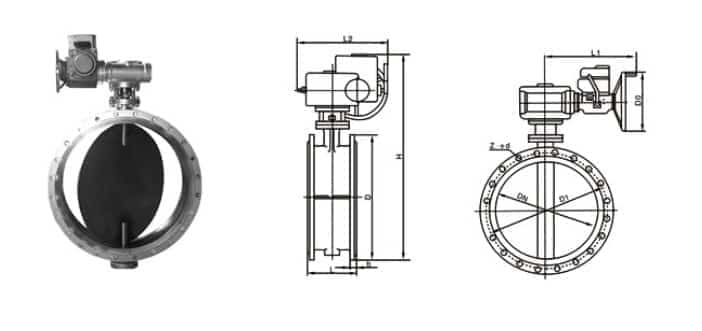

五、电动通风蝶阀结构图

六、电动通风蝶阀安装

　　1、安装蝶阀时，应注意阀体上的流向标志，以免流通方向错误，影响使用。

　　2、使用前前应承认阀全开的前提下对管道进行冲洗，避免有焊渣等杂物刮伤密封面。

　　3、一般都设置旁通管路，在检修或更换气动蝶阀时，可使用旁通管路使用流程照常进行。

　　4、蝶阀为可在水平180°范围内竖卧安装，切勿将气动执行器朝下倒装。

　　5、定位器或电磁阀调试详见说明书。

　　6、电动执行器曲臂为方头布局，用为手动设备运用，毛病时卸掉气源管直接用手动扳手即可完成手动操作。

　　7、运用过程中如发现填料函渗漏，紧固一下压盖螺栓即可处理。

七、电动通风蝶阀应用

　　电动通风蝶阀广泛应用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。
