水封真空焊接闸阀

产品品牌	日安
产品型号	NKZ61H
产品口径	DN50-DN400
驱动方式	手动
主体材质	WCB,CF8,铬钼钢
连接形式	焊接
适用介质	水,蒸汽,空气
执行标准	GB/T 12234，GB/T 12221，GB/T 9131等
产品价格	厂家直销,详情电询023-68061086

水封真空焊接闸阀产品简述：

　　水封真空闸阀由普通手动闸阀改进而来，区别在于真空闸阀的填料密封处多加装一个真空密封环，具有自胀压紧作用。比普通闸阀的气密封性能更好。真空闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 5°, 介质温度不高时为 2°52' 。真空闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是闸阀自密封。

水封真空焊接闸阀产品特点：

　　1、密封面不易磨损、擦伤密封性较好，寿命较长。

　　2、启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。

　　3、引进国外先进加工的工艺，结构较简单，造型美观，制造与维护都较方便。

　　4、硅溶胶精密铸造：不锈钢阀体、阀盖。适用于水、油品、蒸汽、气体及某些腐蚀性液体。

水封真空焊接闸阀主要性能参数：

检验项目	公称压力PN/MPa
试验压力	1	1.6	2.5	4	6.4	10
壳体强度试验	1.5	2.4	3.8	6	9.6	15
密封试验	1.1	1.8	2.8	4.4	7	11
上密封试验	1.1	1.8	2.8	4.4	7	11
气密封试验	0.5～O.7

水封真空焊接闸阀尺寸表：

公称通径 DN/mm Nominal diamecer
	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main external andconnecting dimensions						重量/kg Weight
		L	H	D	D0	∝	W
50	2.5	250	345	64	49	37o30'	250	24
65		270	395	82	66	37o30'	250	36
80		280	425	95	78	37o30'	300	52
100		300	51O	117	100	37o30'	300	67
125		325	570	144	125	37o30'	350	95
150		350	725	172	151	37o30'	350	135
200		400	820	223	201	37o30'	400	210
250		450	890	278	253	37o30'	450	300
300		500	1070	330	303	37o30'	550	395
350		550	1320	382	351	37o30'	650	530
400		600	1450	432	398	37o30'	750	685
450		650	1560	484	450	37o30'	750	906
500		700	1720	535	498	37o30'	850	1130
600		809	1880	638	600	37o30'	900	1387
700		900	2083	738	700	37o30'	950	1894
800		1000	2590	840	800	37o30'	1000	2621
50	4	250	345	64	48	37o30'	300	30
65		270	395	82	66	37o30'	300	42
80		280	425	95	78	37o30'	350	57
100		300	51O	117	100	37o30'	350	75
125		325	570	144	125	37o30'	400	105
150		350	725	172	151	37o30'	400	150
200		400	820	223	199	37o30'	450	232
250		450	890	278	251	37o30'	550	330
300		500	1070	330	301	37o30'	650	430
350		550	1320	382	349	37o30'	750	570
400		600	1450	432	396	37o30'	850	730
50	6.4	250	350	64	48	37o30'	300	34
65		280	405	82	65	37o30'	300	48
80		310	435	95	76	37o30'	350	65
100		350	515	117	98	37o30'	400	81
125		400	580	150	128	37o30'	400	112
150		450	735	172	149	37o30'	450	161
200		550	835	223	197	37o30'	550	255
250		650	905	278	245	37o30'	650	390
300		750	1080	330	293	37o30'	750	515
350		850	1340	382	341	37o30'	800	695
400		950	1460	432	386	37o30'	900	885
50	10	250	350	64	48	37o30'	300	37
65		280	405	82	63	37o30'	300	52
80		310	435	95	74	37o30'	350	70
100		350	515	117	97	37o30'	400	86
125		400	580	150	124	37o30'	400	118
150		450	735	172	144	37o30'	450	168
200		550	835	223	189	37o30'	550	263
250		650	905	278	235	37o30'	650	405
300		750	1080	330	281	37o30'	750	536
350		850	1340	382	333	37o30'	850	732
400		950	1460	432	376	37o30'	950	947

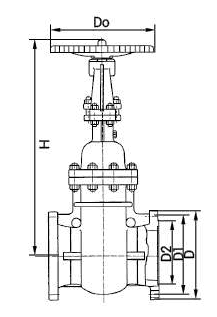

水封真空焊接闸阀结构图：

水封真空焊接闸阀安装：

　　1.水封高度真空调节闸阀控制安装前须检查系统阀门腔内和密封面等部位，不允许有污物或砂粒表面附着；

　　2.各连接部位螺栓，要求均匀拧紧；

　　3. 检查包装位置要压紧，既保证填料密封，又保证闸门开启灵活；

　　4.用户在安装前阀，该阀必须被校准的模型，介质流连接尺寸和关注，以确保与所述阀的要求的一致性；

　　5.安装阀门时用户，阀必须由所需的预留空间被驱动；

　　6.驱动装置的接线须按线路图进行；

　　7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

水封真空焊接闸阀应用：

　　水封真空焊接闸阀是通过阀杆的相对运动，带动闸板沿着与管道轴线相垂直的方向移动，从而达到阀门的开启和关闭。螺纹闸阀采用硅溶胶精密铸造成型，不锈钢阀体、阀盖。适用于水、油品、蒸汽、气体及一般性腐蚀性液体。尤其适用于火电厂汽机真空冷凝系统。
