一、多功能水泵控制阀产品简述
多功能水泵控制阀阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效的提高供水系统的安全可靠性。并将缓快、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按扭，JD745X多功能水泵控制阀既可按照水泵操作规程自动实现启闭，流量大、压力损失小。
二、多功能水泵控制阀产品特点
1、JD745X多功能水泵控制阀防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵水锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。
三、多功能水泵控制阀性能参数
| 公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 调压范围(MPa) | 缓闭时间(S) | 最低动作压力(MPa) | 适用介质 | 介质温度(℃) |
| 1 | 1.5 | 1.1 | 0.09-0.8 | 3-60 | ≥0.07 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | 0.15-1.4 | (可调) | |||
| 2.5 | 3.75 | 2.75 | 0.2-2.0 |
四、多功能水泵控制阀尺寸表
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1256 | 1600 |

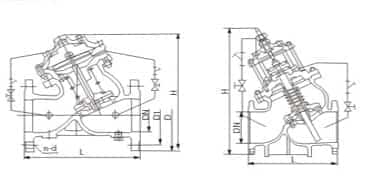

五、多功能水泵控制阀结构图
六、多功能水泵控制阀安装
①水力控制阀应采用一备一用安装方式，避免水力阀故障后系统不能正常运行；
②水力控制阀的进水端应加装过滤器，防止因杂质颗粒的堵塞而引起水力阀失灵；
③水力控制阀一般应水平安装，安装时介质的流向必须与水力阀上箭头方向一致；
④水力控制阀安装时，应在其前后两端加装关断阀，方便后续水力控制阀的维护；
⑤水力控制阀管段不应有气堵、气阻现象，在管网较高位置等存气段应加装排气阀；
七、多功能水泵控制阀应用
多功能水泵控制阀广泛应安装在高层建筑给水系统以及其它给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象产生。
