气体减压阀

气体减压阀

2022-05-18 14:32:29
产品品牌 日安阀门
产品型号 YK43X、YK43F
产品口径 DN15-DN500
驱动方式 手动
主体材质 铸钢,不锈钢
连接形式 法兰连接
适用介质 水,蒸汽,空气
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、气体减压阀产品简述

  气体减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。气体减压阀通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

二、气体减压阀的特点

  1、开度来调节介质的流量,将介质的压力降低。

  2、借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内。

  3、是在进口压力不断变化的情况下,保持出口压力和温度值在一定的范围内。

三、气体减压阀性能参数

公称压力(Mpa) 1.6 2.5 4 6.4 10 16
壳体试验压力(Mpa)* 2.4 3.75 6 9.6 15 24
密封试验压力(Mpa) 1.6 2.5 4 6.4 10 16
最高进口压力(Mpa) 1.6 2.5 4 6.4 10 16
出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1
渗漏量 X/F(聚四氟乙稀/橡胶):O Y(硬密封):GB12245-1989

四、气体减压阀尺寸表

公称通径DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 290 90
20 160 180 300 98
25 180 200 300 110
32 200 220 300 110
40 220 240 320 125
50 250 270 320 125
65 280 300 325 130
80 310 330 365 160
100 350 380 365 170
125 400 450 475 200
150 450 500 475 210
200 500 550 515 240
250 650 560 290
300 800 705 335
350 850 745 375
400 900 780 405
450 900 730 455
500 950 835 465

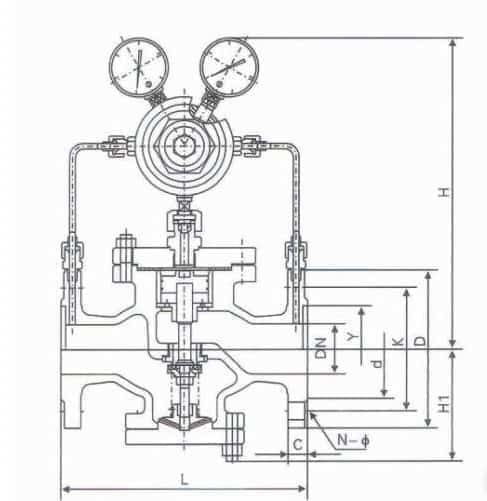

五、气体减压阀结构图

六、气体减压阀安装

  1、为了操作和维护方便,该阀一般直立安装在水平管道上。

  2、自来水减压阀安装必须严格按照阀体上的箭头方向保持和流体流动方向一致。如果水质不清洁含有一些杂质,必须在自来水减压阀的上游进水口安装过滤器。

  3、为了防止阀后压力超压,应在离阀出口不少于4M处安装一个黄铜减压阀。

  4、自来水减压阀在管道中起到一定的止回作用,为了防止水锤的危害,也可安装小的膨胀水箱,防止损坏管道和阀门,过滤器必须安装在减压阀的进水管前,而膨胀水箱必须安装在黄铜减压阀出水管后!

  5、如果需要将自来水减压阀安装在热水系统时,您必须在减压阀和膨胀水箱之间安装止回阀。这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积,又可以防止热水回流或压力波动对自来水减压阀的影响,确保减压阀长期正常工作。

七、气体减压阀应用

  气体减压阀广泛适用于于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。
