一、快闭式止回阀产品简述
快闭式止回阀包括阀体内设阀座、阀杆、弹簧、阀瓣、导套等零件组成。开泵时，阀瓣在水底推力下上升，开启阀门，同时弹簧被簧力的作用下迅速关闭，当水流接近于0时，阀瓣完全关闭。无水倒流现象，同时因水不能倒流，不产生动能，便防止了水锤的产生。
二、快闭式止回阀的特点
1.防止水锤的产生。
2.关闭无声音。
3.水头损失小。
4.使用范围广。
5.密封效果好。使用于清水、污水等系统中。
三、快闭式止回阀性能参数
| 公称压力 | 壳体试验压力 | 密封试验压力 | 调压范围 | 适用介质 | 介质温度 |
| (MPa） | （MPa） | （MPa） | (MPa） | （℃） | |
| 1 | 1.5 | 1.1 | 0.1~0.9 | 水、油及性质接近水的液体 | 0~80 |
| 1.6 | 2.4 | 1.76 | 0.15~1.4 | ||
| 2.5 | 3.75 | 2.75 | 0.2~2.2 |
四、快闭式止回阀尺寸表
| 通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 230 | 290 | 310 | 350 | 400 | 480 | 550 | 620 | 700 | 787 |
| H | 210 | 250 | 290 | 320 | 380 | 420 | 500 | 680 | 730 | 830 |

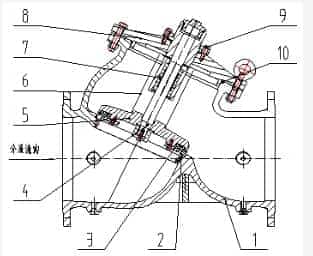

五、快闭式止回阀结构图
六、快闭式止回阀安装
1、在管道系统中不要让止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
七、快闭式止回阀应用
快闭式止回阀广泛应用于水泵出口处，在水泵停止时，起快速止回，防止水锤产生的作用。
