粉体蝶阀

粉体蝶阀

2022-05-07 09:23:33

产品品牌 日安阀门
产品型号 SDF1
产品口径 DN50-DN300
驱动方式 手动、气动、电动
主体材质 铝合金
连接形式 法兰连接
适用介质 干性粉料
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、粉体蝶阀产品简述

  粉体蝶阀是本公司开发的专门用于粉体,颗粒物料的工业产品。阀体采用轻巧的高压铸铝合金制成,蝶板是内衬有钢芯的耐磨高分子材料,与耐磨橡胶密封圈形成的软性密封使其非常适合各利粉体,颗粒物料的应用场合,特别是对于磨损性强的物料。

二、粉体蝶阀的特点

  1、粉体蝶阀单法兰阀门,带有顶部法兰及折边部件,适用于连接柔性套管.

  2、粉体蝶阀双法兰阀门,顶部及底部为相同的法兰.

  3、粉体蝶阀采用重力浇铸而成的阀体,比压铸的阀体强度更高.

  4、旋转阀板采用高分子材料,耐磨损.

  5、组件少,轻质,便于搬运.

三、粉体蝶阀性能参数

  工作压力:粉体蝶阀前后压差最高0.2bar

  工作介质:粉末和颗粒物料、液体和气体

  工作环境温度:-20℃~+40℃

  通过介质温度:衬胶蝶板——最高+80℃;铸铁蝶板和不锈钢蝶板——最高+110℃

  驱动方式:手动、气动、电动

四、粉体蝶阀尺寸表

DN D Do D1 B H B1 L
32 78 64 36 22 32 36 115
40 85 70 44 22 40 36 115
50 110 90 55 22 50 36 115
65 125 105 70 26 130 38 135
80 145 125 85 30 140 38 135
100 170 145 105 30 153 38 135
150 220 195 156 35 179 40 165
200 275 250 208 40 208 40 185
250 330 300 258 45 234 45 300
300 380 350 308 55 300 55 350
400 500 465 408 60 340 60 500

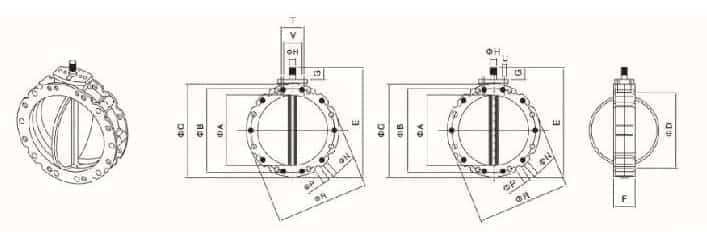

五、粉体蝶阀结构图

六、粉体蝶阀安装

  1、安装蝶阀时,应注意阀体上的流向标志,以免流通方向错误,影响使用。

  2、使用前前应承认阀全开的前提下对管道进行冲洗,避免有焊渣等杂物刮伤密封面。

  3、一般都设置旁通管路,在检修或更换气动蝶阀时,可使用旁通管路使用流程照常进行。

  4、蝶阀为可在水平180°范围内竖卧安装,切勿将气动执行器朝下倒装。

  5、定位器或电磁阀调试详见说明书。

  6、电动执行器曲臂为方头布局,用为手动设备运用,毛病时卸掉气源管直接用手动扳手即可完成手动操作。

  7、运用过程中如发现填料函渗漏,紧固一下压盖螺栓即可处理。

七、粉体蝶阀应用

  粉体蝶阀适用于在需要重力落料或气力输送的粉体,颗粒物料处理系统中,专用粉体蝶蝴蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。
