不锈钢法兰蝶阀
发布时间:2022-05-06 17:42:05

产品品牌 日安阀门
产品型号 D343W
产品口径 DN100-DN1000
驱动方式 手动、气动、电动
主体材质 不锈钢304、不锈钢316
连接形式 法兰连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131
产品价格 厂家直销,详情电询023-68061086

一、不锈钢法兰蝶阀产品简述

  蝶阀又叫翻板阀,是一种结构简单的调节阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。

二、不锈钢法兰蝶阀的特点

  1、蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。

  2、蝶阀可以运送泥浆,在管道口积存液体最少。 低压下,可以实现良好的密封。 调节性能好。

  3、蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。

  4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

  5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。

三、不锈钢法兰蝶阀性能参数

公称通径 DN(mm) 50~800
公称压力 PN(MPa) 0.6 1 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

四、不锈钢法兰蝶阀尺寸表

公称 长度 外形尺寸 连接尺寸(标准值) 重量
通径 (参考值) 0.6MPa 1.0MPa 1.6MPa kg
mm L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 63 306 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 13
65 112 70 321 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 14
80 114 83 346 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 15.5
100 127 105 387 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 19.5
125 140 115 411 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 25.5
150 140 137 447 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 28.5
200 152 164 572 270 280 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 48
250 250 206 646 270 280 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 69
300 270 230 738 380 420 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 91
350 290 248 761 380 420 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 110
400 310 289 877 450 470 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 140
450 330 320 938 480 490 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 180
500 350 343 993 480 490 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 215
600 390 413 1131 480 490 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 290
700 430 478 1476 640 660 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 560
800 470 525 1533 640 660 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 910
900 510 585 1655 750 860 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1500
1000 550 640 1765 850 900 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 1750
1200 630 755 1995 850 900 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 2180
1400 710 910 2310 1000 925 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48 2400
1600 790 1030 2595 1000 925 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56 2870
1800 870 1140 2810 1100 980 2045 1970 1918 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56 3380
2000 950 1250 3100 1100 980 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62 4010

五、不锈钢法兰蝶阀结构图

六、不锈钢法兰蝶阀安装

  1、安装蝶阀时,应注意阀体上的流向标志,以免流通方向错误,影响使用。

  2、使用前前应承认阀全开的前提下对管道进行冲洗,避免有焊渣等杂物刮伤密封面。

  3、一般都设置旁通管路,在检修或更换气动蝶阀时,可使用旁通管路使用流程照常进行。

  4、蝶阀为可在水平180°范围内竖卧安装,切勿将气动执行器朝下倒装。

  5、定位器或电磁阀调试详见说明书。

  6、电动执行器曲臂为方头布局,用为手动设备运用,毛病时卸掉气源管直接用手动扳手即可完成手动操作。

  7、运用过程中如发现填料函渗漏,紧固一下压盖螺栓即可处理。

七、不锈钢法兰蝶阀应用

  不锈钢法兰蝶阀适用于硝酸、醋酸等有腐蚀性化工介质及水、蒸汽等非腐蚀性介质,不锈钢法兰蝶阀广泛应用于化工、冶金、排水、石油天然气等领域。

上一篇:电动法兰蝶阀
下一篇:第一页
热销产品
静音止回阀
2022-05-17
500X泄压持压阀
2022-05-16

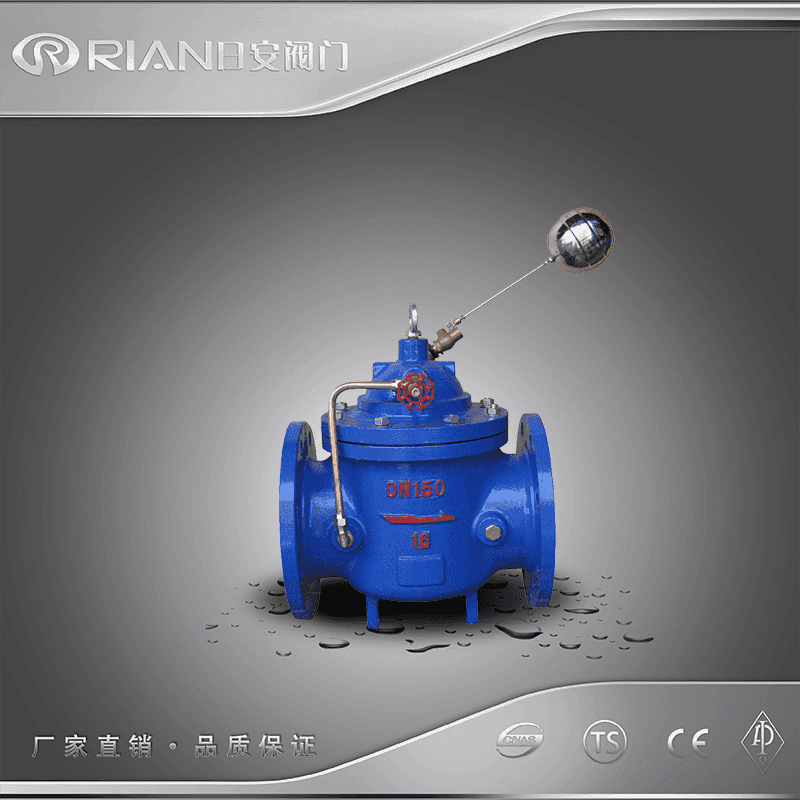

100X遥控浮球阀
