气动高平台球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制。
1、流体阻力小，其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8、球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
| 公称通径DN（mm） | DN15-300 | |||||
| 公称压力 | PN（MPa） | 1 | 1.6 | 2.5 | 4 | 6.4 |
| 试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6 | 9.6 |
| 密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| 低压气密试验 | 0.5～0.7 | |||||
| 适用介质 | 水、油、蒸气、硝酸类（温度≤200℃）、醋酸类（温度≤200℃） | |||||

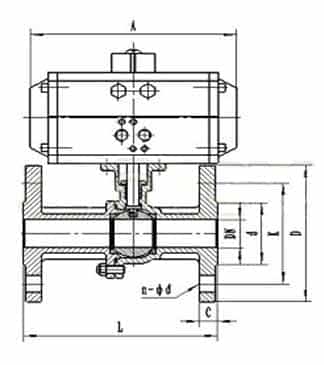

| DN | D | d | K | A | C | L | n-φd |
| 15 | 95 | 45 | 65 | 200 | 14 | 130 | 4-14 |
| 20 | 105 | 55 | 75 | 200 | 14 | 140 | 4-14 |
| 25 | 115 | 65 | 85 | 200 | 14 | 150 | 4-14 |
| 32 | 140 | 78 | 100 | 270 | 16 | 165 | 4-18 |
| 40 | 150 | 85 | 110 | 270 | 16 | 180 | 4-18 |
| 50 | 165 | 100 | 125 | 270 | 16 | 200 | 4-18 |
| 65 | 185 | 120 | 145 | 405 | 18 | 220 | 4-18 |
| 80 | 200 | 135 | 160 | 405 | 20 | 250 | 8-18 |
| 100 | 220 | 155 | 180 | 576 | 20 | 280 | 8-18 |
| 125 | 250 | 185 | 210 | 576 | 22 | 320 | 8-18 |
| 150 | 285 | 210 | 240 | 776 | 22 | 360 | 8-23 |
| 200 | 340 | 265 | 295 | 776 | 24 | 400 | 12-23 |
1、要留有阀柄旋转的位置。
2、不能用作节流。
3、带传动机构的球阀应直立安装。
气动高平台球阀它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
