铜氧气球阀
发布时间:2022-05-07 10:01:25
产品品牌 日安阀门
产品型号 QY347F
产品口径 DN50-DN300
驱动方式 手动、气动、电动
主体材质 黄铜
连接形式 法兰连接
适用介质 氧气,氮气,空气
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、铜氧气球阀产品简述

  铜氧气球阀属于氧气管道用阀门,具有普通阀门用特点,它采用了铜材质制造,具有耐腐蚀、阻燃性能好、传热性快等优点,该系列产品已成为氧气管控工程系统中理想的设备。本氧气球阀作为冶金工业中输送氧气管路上的启闭装置,较其它通用阀门相比有许多要求。因为氧气易燃,所以需防泄漏,防静电,防火花,以避免发生事故。 在结构上,设计为:阀瓣启闭时阀杆只升降而不转动,降低了密封副磨损、填料磨损和上密封磨损;侧法兰上装有接地螺钉,避免产生静电火花;阀杆外露部分用有机玻璃密闭封盖,用以防尘防油。

二、铜氧气球阀的特点

  1、阻燃性好

  2、导电性能好

  3、传热快

  4、结构紧凑

  5、防油

  6、安全可靠

三、铜氧气球阀性能参数

公称通径(DN) 15-350
公称压力(MPa) 1.6 2.5 4
试验压力 强度 2.4 3.75 6
(MPa) 密封 1.76 2.75 4.4
工作温度
≤150℃
适用介质 氧气
阀体阀盖材质
球体、阀杆材质 1Cr18Ni9Ti
密封圈材质
聚四氟乙烯
密封填料
聚四氟乙烯

四、铜氧气球阀尺寸表

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 140 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6 7 10 15 19 33 58 93 160

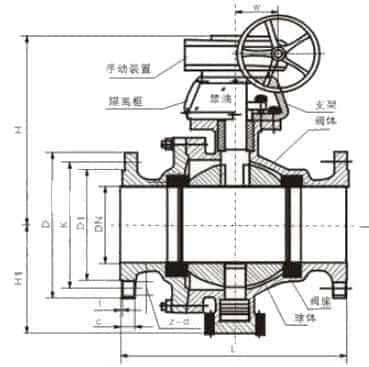

五、铜氧气球阀结构图

六、铜氧气球阀安装

  (1)取掉法兰端两边的保护盖,在阀打开的状态下进行冲洗清洁。

  (2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

  (3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

  (4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。

  (5)本类阀应安装在管道的水平方向或垂直方向。

  (6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

  (7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

七、铜氧气球阀应用

  铜氧气球阀被广泛应用于钢铁,冶金,医药,化工等行业。
