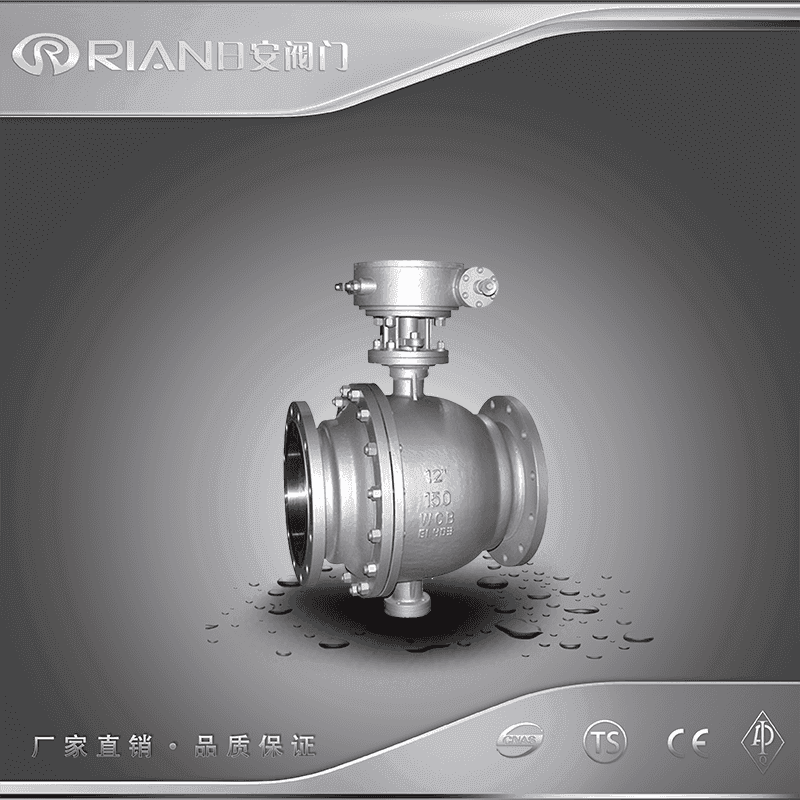

三片式美标球阀
发布时间:2022-05-07 09:39:50

产品品牌 日安阀门
产品型号 Q41F
产品口径 DN50-DN300
驱动方式 手动、气动、电动
主体材质 WCB,CF8,CF8M
连接形式 法兰连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 ASME B16.34,API6D,ASME B16.5等
产品价格 厂家直销,详情电询023-68061086

一、三片式美标球阀产品简述

  三片式美标球阀低扭矩设计,特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭;启闭无摩擦,这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

  三片式结构,对装在管道上的阀门可直接在线检查与维修,能有效减少装置停止工作的情况。

二、三片式美标球阀的特点

  1、阀杆带有防静电设置。

  2、阀杆带有防脱出装置设计。

  3、钢球球槽上有泄压孔设计。

  4、采用ISO 5211直接安装执行器平台设计。

三、三片式美标球阀性能参数

  公称压力:150LB、300LB

  适用温度:-10℃-180℃

  适用介质:水、油、气、酸碱物等

  阀体材质:铸钢、不锈钢

  设计标准:ASME B16.34

  壁厚标准:ASME B16.34

  防火标准:API 607 ISO 10497

  结构长度:ASME B 16.10

  法兰标准:ASME B16.5

  检测标准:API 598

四、三片式美标球阀尺寸表

Site L d R C D H H1 E T f N X d1 D2 C1 C2 P
1/2" 140 15 35 67 95 49 76 110 14 2 4 16 42 36 6 6 9
3/4" 152 20 43 83 115 54 80 110 16 2 4 19 42 36 6 6 9
1" 165 25 51 89 125 59 90 160 18 2 4 19 50 42 7 6 11
1-1/4" 178 32 64 98 135 71 102 160 19 2 4 19 50 50 7 6 11
1-1/2" 190 40 73 114 155 76 114 185 21 2 4 22 70 50 9 7 14
2" 216 50 92 127 165 85 122 185 22 2 8 19 70 70 9 7 14
2-1/2" 241 65 105 149 190 98 168 305 25 2 8 22 102 70 11 9 17
3" 282 80 127 168 210 110 178 305 29 2 8 22 102 70 11 9 17
4" 305 100 157 200 255 130 198 305 32 2 8 22 102 102 11 9 19
5" 400 125 186 235 280 165 234 500 35 2 8 22 125 125 14 12 22

五、三片式美标球阀结构图

六、三片式美标球阀安装

  (1)安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。

  (2)在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。

  (3)阀门安装前,应先彻底清洗管道。

  (4)安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。

  (5)阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。

七、三片式美标球阀应用

  三片式美标球阀广泛适用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、等工作领域。
