暗杆闸阀的提升螺杆是只旋转而无上和下移动，外露的只是一根杆，其螺母是固定在闸板上，通过螺杆的旋转来提升闸板，没有可见的门架；明杆法兰闸阀的提升螺杆是外露的，螺母紧贴手轮且是固定的（不旋转也不轴向移动），通过旋转螺杆来提升闸板，螺杆与闸板只有相对的旋转运动而无相对的轴向位移，外观为有门形支架。
1．闸阀结构紧凑．设计合理，阀门刚性好，通道流畅，流阻系数小。
2．密封面采用不锈钢和硬质合金，使用寿命长。
3．采用柔性石墨填料，密封可靠，操作轻便灵活。
4．驱动形式：分手动，电动，齿轮传动。
5．闸阀结构形式：弹性楔式单闸板，刚性楔式单闸板和双闸板型式。
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z45H-10C |
10 |
1.0 |
≤425 |
水 |
|
Z45H-16C |
16 |
1.6 |
≤425 |
水 |

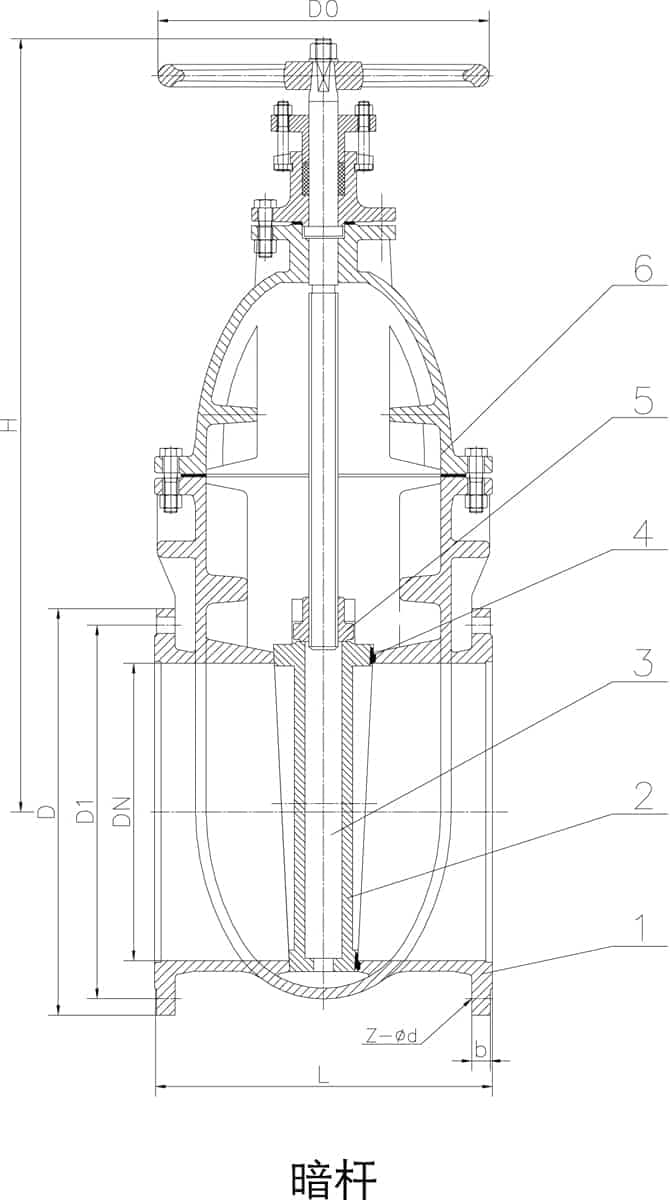

| 公称通径 | 主要外形尺寸和连接尺寸 | |||||
| L | D | D1 | D2 | Z-d | H | |
| Z45H-10C | ||||||
| 50 | 178 | 165 | 125 | 102 | 4-Φ19 | 285 |
| 65 | 190 | 185 | 145 | 122 | 4-Φ19 | 305 |
| 80 | 203 | 200 | 160 | 138 | 8-Φ19 | 330 |
| 100 | 229 | 220 | 180 | 158 | 8-Φ19 | 405 |
| 125 | 254 | 250 | 210 | 188 | 8-Φ19 | 460 |
| 150 | 267 | 285 | 240 | 212 | 8-Φ23 | 506 |
| 200 | 292 | 340 | 295 | 268 | 8-Φ23 | 610 |
| 250 | 330 | 395 | 350 | 320 | 12-Φ23 | 730 |
| 300 | 356 | 445 | 400 | 370 | 12-Φ23 | 950 |
| Z45H-16C | ||||||
| 50 | 178 | 165 | 125 | 102 | 4-Φ19 | 285 |
| 65 | 190 | 185 | 145 | 122 | 4-Φ19 | 305 |
| 80 | 203 | 200 | 160 | 138 | 8-Φ19 | 330 |
| 100 | 229 | 220 | 180 | 158 | 8-Φ19 | 405 |
| 125 | 254 | 250 | 210 | 188 | 8-Φ19 | 460 |
| 150 | 267 | 285 | 240 | 212 | 8-Φ23 | 506 |
| 200 | 292 | 340 | 295 | 268 | 12-Φ23 | 610 |
| 250 | 330 | 395 | 350 | 320 | 12-Φ28 | 730 |
| 300 | 356 | 445 | 400 | 370 | 12-Φ28 | 950 |
| 350 | 381 | 520 | 470 | 438 | 16-Φ28 | 1125 |
| 400 | 406 | 582 | 525 | 490 | 16-Φ31 | 1200 |
1）安装位置、高度、进出口方向等都必须符合设计要求，连接应牢固紧密。
2）首先细心地清洗连接处,然后,在底座部松散地装上两个或三个螺栓。
3）小心的将垫片插入连接处。 底部螺栓有助于定位垫片，并保持适当的位置。
4）插入螺栓要采用交叉旋紧的方式,不要采用环绕旋紧的方式, 这样有助于消除过于集中的压力。
5）在正常使用一段时间后，要检查核对所有的螺栓是否旋紧，并进行必要的再旋紧。
暗杆闸阀广泛用于石油化工，火力发电厂等油品，水蒸汽管路上作接通或截断管路中介质的启闭装置。
