日标不锈钢闸阀
发布时间:2022-05-06 17:01:33

产品品牌 日安
产品型号 JIS-Z41W
产品口径 2"-32"
驱动方式 手动、气动、电动、齿轮传动
主体材质 WCB, WCC, LCB, LCC, WC6等
连接形式 法兰连接
适用介质 水、蒸汽、油品、酸、强氧化性介质等
执行标准 JIS B2073 B2083 JIS B2210 JIS B2216等
产品价格 厂家直销,详情电询023-68061086

日标不锈钢闸阀产品简述:

  JIS日标闸阀,JIS日标法兰闸阀适用于JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。

  通过选用不同的材质,可适用于水、蒸汽、油品、酸类、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。

日标不锈钢闸阀产品特点:

  ①产品设计制造符合国外先进标准要求,密封可靠,性能优良。

  ②结构设计紧凑合理,造型美观。

  ③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。

  ④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。

  ⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

日标不锈钢闸阀主要性能参数:

设计与制造 强度试验 水密封试验 气密封试验
Manufacture MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.0 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 630
900 23.0 3330 17 2445



日标不锈钢闸阀尺寸表:

DN(mm) in L D D1 D2 b n-φd H D0 W(kg)
50 2 178 155 120 100 16 4-19 409 200 24
65 21/2 190 175 140 120 18 4-19 535 250 31
80 3 203 185 150 130 18 8-19 570 250 40
100 4 229 210 175 155 18 8-19 590 250 55
150 6 267 280 240 215 22 8-23 630 300 90
200 8 292 330 290 265 22 12-23 960 350 145
250 10 330 400 355 325 24 15-25 1158 400 230
300 12 356 450 400 370 24 16-25 1378 450 330
350 14 381 490 445 415 26 16-25 1543 500 460
400 16 406 560 510 475 28 16-27 1738 600 600
450 18 432 620 565 530 30 20-27 1959 600 980
500 20 457 675 620 585 30 20-27 2214 680 960

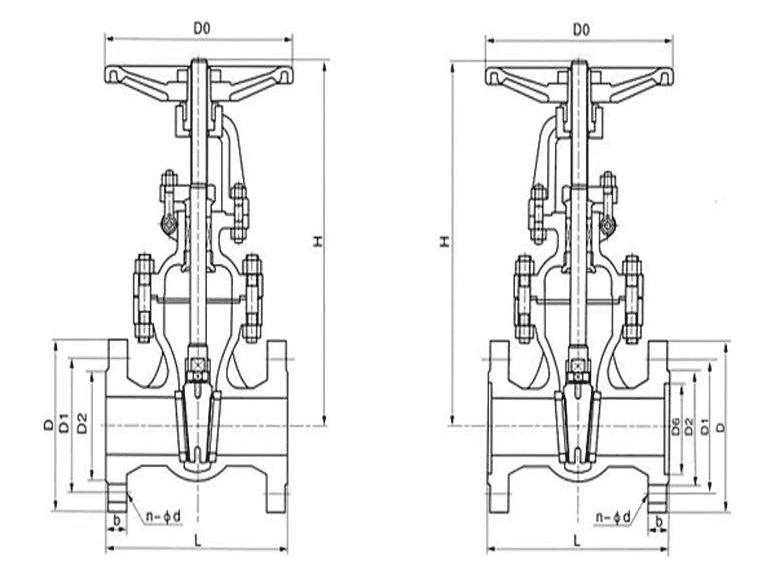

日标不锈钢闸阀结构图:

日标不锈钢闸阀安装:

  1)安装位置、高度、进出口方向等都必须符合设计要求,连接应牢固紧密。

  2)安装在保温管道上的各类人员手动控制阀门,手柄均不得向下。

  3)阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于在主干管上起到切断作用的阀门,应进行强度和严密性试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门的壳体、填料应无渗漏。严密性试验时,试验压力为公称压力的1.5倍试验压力在试验持续的时间内应保持不变,以阀瓣密封面无渗漏为合格。

  4)手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

  5)带传动机构的闸阀,按产品使用说明书的规定安装。

日标不锈钢闸阀应用:

  日标不锈钢闸阀其技术先进,性能可靠,操作切换和维修方便,主要适用范围:自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等管线上。
