美标伞齿轮闸阀
发布时间:2022-05-06 16:55:45

产品品牌 日安
产品型号 Z541H、Z541Y
产品口径 DN50-DN400
驱动方式 手动、气动、电动、齿轮传动
主体材质 铸钢,不锈钢
连接形式 法兰连接
适用介质 水、蒸汽、油品、酸、强氧化性介质等
执行标准 ASME B16.34,API6D,ASME B16.5等
产品价格 厂家直销,详情电询023-68061086

美标伞齿轮闸阀产品简述:

  美标阀门是流体输送系统中的控制部件,具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能;用于流体控制系统的阀门,从最简单的美标截止阀到极为复杂的自控系统中所用的各种美标阀门,其品种和规格相当繁多。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。

美标伞齿轮闸阀产品特点:

  1、产品的设计制造符合美国国家标准ANSI B16.34,美国石油学会标准API6D和API600要求。

  2、结构紧凑、体积小、刚性好、密封安全可靠。

  3、关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。

  4、通径大于等于NPS10",压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门,其操作装置中配有滚动轴承,启闭轻松。

  5、主体材料,内件材料,填料,垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。

  6、NPS≤10"的闸阀,其阀座可为更换式内螺纹连接的阀座,可任意组合与关闭件密封面材质配对,以满足工况要求,延长使用寿命。

美标伞齿轮闸阀主要性能参数:

公称压力 PN(Lb) 强度试验 水密封试验 气密封试验
MPa Lbf/in2 MPa Lbf/in2 MDa Lbf/in2
150 3.1 450 2.2 315 0.5~0.7 60~100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
900 23.1 3350 16.8 2440
1500 38.4 5575 28.1 4080
2500 64.6 9367 47.4 6873

美标伞齿轮闸阀尺寸表:

压力级 DN NPS L d H W H1 W1 H2 W2 电动装置
(mm) (_n) RF RTJ BW
600 50 2 292 295 292 51 444 200 - - 550 590 DZW20A
(PN110) 65 2 330 333 330 64 500 250 - - 600 590 DZW20A
  80 3 356 359 356 76 558 280 585 310 660 590 DZW30A
  100 4 432 435 432 102 665 300 695 310 780 590 DZW45A
  125 5 508 511 508 127 760 350 790 310 850 810 DZW60A
  150 6 559 562 559 152 868 450 900 310 990 830 DZW90
  200 8 660 664 660 203 1073 500 1110 310 1130 830 DZW120
  250 10 787 791 787 254 1263 650 1300 460 1360 870 DZW180
  300 12 838 841 838 305 1600 700 1650 460 1520 870 DZW250
  350 14 889 892 889 337 1692 900 1750 460 1730 1170 DZW350
  400 16 991 994 991 406.5 1835 900 1900 460 1840 1170 DZW500
900 50 2 368 371 368 51 458 280 - - 832 590 DZW20A
(PN150) 65 2 419 422 419 62 550 280 - - 880 590 DZW30A
  80 3 381 384 381 74 610 300 660 310 910 590 DZW30A
  100 4 457 460 457 100 702 350 750 310 1020 590 DZW45A
  125 5 559 562 559 125 850 400 900 310 - - DZW60A
  150 6 610 613 610 150 980 500 1060 460 1060 830 DZW90
  200 8 737 740 737 201 1100 650 1140 460 1150 830 DZWl20
  250 10 838 841 838 252 1320 700 1370 460 1320 870 DZWl80
  300 12 965 968 965 303 1500 900 1560 460 1580 870 DZW250
  350 14 1029 1038 1029 322 1900 900 1950 600 1660 1170 DZW350
  400 16 1130 1140 1130 373 2050 900 2100 600 1780 1170 DZW500
1500 50 2 368 371 368 49 510 280 - - - - DZW30A
(PN260) 65 2 419 422 419 62 560 300 - - - - DZW30A
  80 3 470 473 470 74 620 350 670 310 960 590 DZW45A
  100 4 546 549 546 100 728 400 770 310 1040 810 DZW60A
  125 5 673 676 673 125 870 450 920 310 - - DZW90
  150 6 705 711 705 144 1000 500 1070 460 1250 830 DZWl20
  200 8 832 841 832 192 1130 750 1180 460 1600 870 DZWl80
  250 10 991 1000 991 239 1360 900 1410 600 2150 870 DZW250
  300 12 1130 1146 1130 287 - - 1620 600 2380 1170 DZW350

美标伞齿轮闸阀结构图:

美标伞齿轮闸阀安装:

  1.水封高度真空调节闸阀控制安装前须检查系统阀门腔内和密封面等部位,不允许有污物或砂粒表面附着;

  2.各连接部位螺栓,要求均匀拧紧;

  3.检查包装位置要压紧,既保证填料密封,又保证闸门开启灵活;

  4.用户在安装前阀,该阀必须被校准的模型,介质流连接尺寸和关注,以确保与所述阀的要求的一致性;

  5.安装阀门时用户,阀必须由所需的预留空间被驱动;

  6.驱动装置的接线须按线路图进行;

  7.闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

美标伞齿轮闸阀应用:

  适用范围石油、化工,电力,冶炼,水处理,建筑,造船和食品机械等行业。

上一篇:最后一页
下一篇:美标法兰闸阀
热销产品
气动管夹阀
2022-05-20
蜗轮固定球阀
2022-05-07

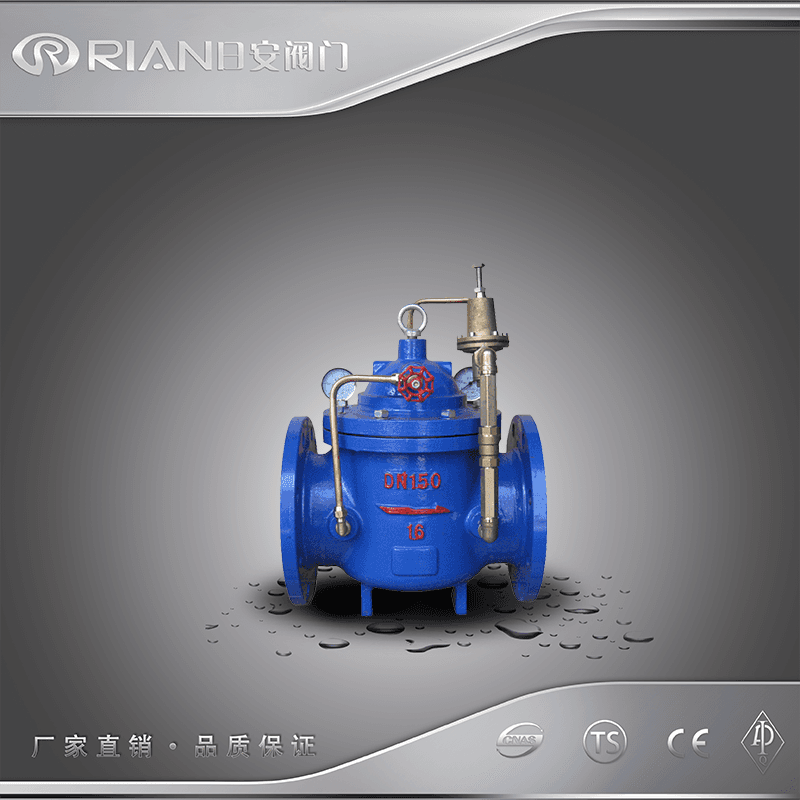

200X减压稳压阀
