100X遥控浮球阀
发布时间:2022-05-16 16:54:13

一、遥控浮球阀产品简述

  遥控浮球阀当管道从遥控浮球阀的进水端给水时,由于针阀15、球阀14和浮球阀10是常开的,所以介质通过针阀15进入阀盖控制室后,又经球阀14和浮球阀10流进水箱,控制室内不能形成压力,则进入主阀盘下面的入口压力将主阀盘托起,打开主阀向水箱内大量供水,当水箱内的水位逐渐升高,浮起浮球后把浮球阀10关闭时,阀盖控制室内的水便逐渐增加压力值至把主阀盘关闭,此时便起到了自动遥控的作用。

二、遥控浮球阀产品特点

  1. 流体阻力小,其阻力系数与同长度的管段相等。

  2. 结构简单、体积小、重量轻。

  3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

  5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

  7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

三、遥控浮球阀性能参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1 1.5 1.1 0-80
1.6 2.4 1.76
2.5 3.75 2.75

四、遥控浮球阀尺寸表

公称通径 尺    寸(mm)
DN(mm) L A1 A H1 H F
20 150 130 325 179 212 116
25 160 130 325 179 212 116
32 180 130 325 179 212 116
40 200 140 335 210 265 168
50 203 140 335 210 265 168
65 215 140 335 215 310 180
80 241 145 345 245 350 210
100 270 155 365 305 460 284
125 300 165 385 365 520 310
150 330 180 410 415 570 370
200 400 205 465 510 840 463
250 480 225 505 560 890 525
300 550 245 545 658 1030 625
350 622 275 595 696 1090 705
400 685 285 625 735 1150 778
450 750 285 625 735 1150 778
500 811 410 780 750 1110 690
600 935 456 888 850 1286 785

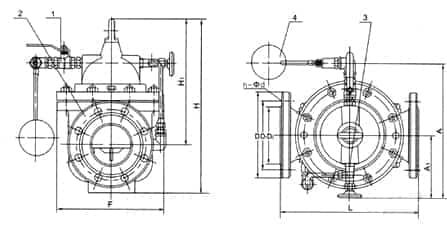

五、遥控浮球阀结构图

六、遥控浮球阀安装

  1、取掉遥控浮球阀法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

  2、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

  3、安装遥控浮球阀前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

  4、遥控浮球阀应安装在管道的水平方向或垂直方向。

  5、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

  6、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

  7、在遥控浮球阀安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。

七、遥控浮球阀应用

  遥控浮球阀广泛应用于水池或水塔的进水品处,当水位达到设定高度时,由浮球导阀控制主阀关闭,停止供水。
