一、衬氟球阀产品简述

　　衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。衬氟阀门采用特殊的模压工艺，使密封面致密良好，加之PTFE填料组合使阀门达到零泄漏。球阀与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；衬氟阀采用全塑料衬里工艺，耐介质的强腐蚀。

二、衬氟球阀产品特点

　　（1）流体阻力小，全通径的球阀基本没有流阻。

　　（2）结构简单、体积小、重量轻。

　　（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

　　（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

　　（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

　　（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

　　（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

三、衬氟球阀性能参数

四、衬氟球阀尺寸表

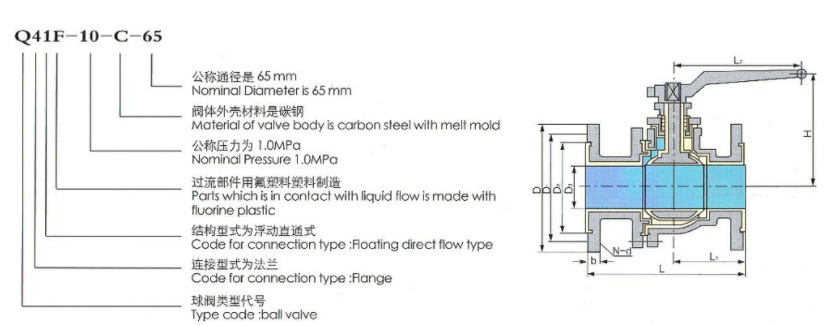

五、衬氟球阀结构图

六、衬氟球阀安装

　　1、法兰上的螺栓需对称、逐次、均匀拧紧。

　　2、如果球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装。

　　3、衬氟球阀的任何一段都可安装在上游端，手柄球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电-气动执行器)的球阀，则必须垂直安装，阀门进出口处在水平位置上。

　　4、球阀法兰与管线法兰间按管路设计要求装上密封垫。

七、衬氟球阀应用

　　衬氟球阀广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
